AC FAN横流风扇030特点是流体两次流经风机叶轮, 流体沿径向流入后再沿径向流出, 进气和排气方向处于同一平面, 所排气体沿风机宽度方向分布均匀。由于其结构简单、体积小、动压系数较高而达到的距离较长, 广泛用于激光仪器、空调、风幕设备、干燥机、电吹风、家电设备以及谷物联合收割机上。

AC FAN横流风扇030具有非常复杂的内部结构。尽管其叶轮周向是对称的, 但气流流动却是非对称性, 其相对速度场与速度场都不稳定, 流动介质两次进入叶轮, 转子叶轮沿着周向流动情况不断改变。在叶轮圆周一边的内侧存在一个能够控制整个气流流动的漩涡, 即所谓横流风机的偏心涡。涡流中心在叶轮内周的某处, 并随着节流情况的不同而沿着圆周方向移动, 正是此偏心涡的存在引起贯流。在工况下, 横流风机在高转速时由于偏心涡的控制力增强, 横流风机内气体不能正常排出或吸入, 试验系统出现异常状况, 即所谓喘振现象。

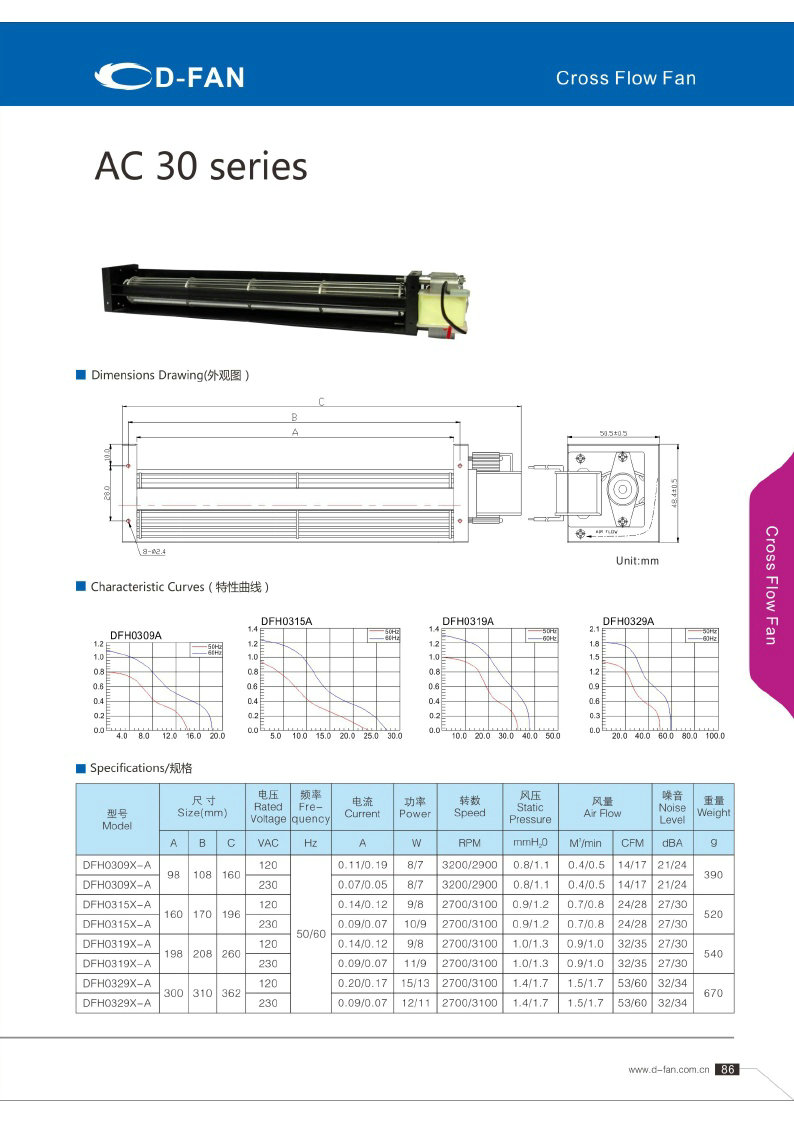

AC FAN横流风扇030图示


AC FAN横流风扇030参数


AC FAN横流风扇030曲线图


AC FAN横流风扇030外观图
